Mô tả
Xy Lanh Điện Movis ST ứng dụng cho: mở cửa sổ, cửa phòng, lam chắn nắng, bàn nâng hạ, mở cửa kính giếng trời, hệ thống robot,…
Thông số kỹ thuật Xy Lanh Điện Movis – ST
Thông số kỹ thuật : Xy Lanh Điện Movis – ST
Model: Movis – ST
|
THÔNG SỐ XY LANH ĐIỆN MOVIS ST |
|||
| Model | Movis – ST | Công suất | 45W |
| Thương hiệu | Movis | Màu sắc | Bạc |
| Cấp độ bảo vệ | IP65 | Công tắc hành trình | Có sẵn |
| Tần suất hoạt động | 20% | Hành trình (chọn lựa) | 50mm, 100mm, 150mm, 200mm, 250mm, 300mm, v.v… |
| Độ ồn | <=70dB | Kích thước lắp đặt | Hành trình+250mm |
| Chất liệu | Hợp kim nhôm | Nhiệt độ hoạt động | -30℃~+65℃ |
| Tải trọng max (N) | 1500 | 1000 | 500 | 100 |
| Tải trọng max (Kg) | 150 | 100 | 50 | 10 |
| Tốc độ có tải (Mm/s) | 4 | 8 | 25 | 40 |
| Điện áp(VDC) | 12V/24V/36/48V DC | |||
– Cấp độ bảo vệ: IP65 ( xem thêm link sau về cấp độ bảo vệ: https://xylanhdien.com/cap-bao-ve-ip-international-protection/)
– Thông số khác: Tích hợp công tắc hành trình bên trong, hết hành trình xy lanh sẽ tự dừng
Tìm hiểu về sơ đồ đấu nối Xy Lanh Điện Movis – ST
Tìm hiểu về sơ đồ đấu nối Xy Lanh Điện Movis – ST

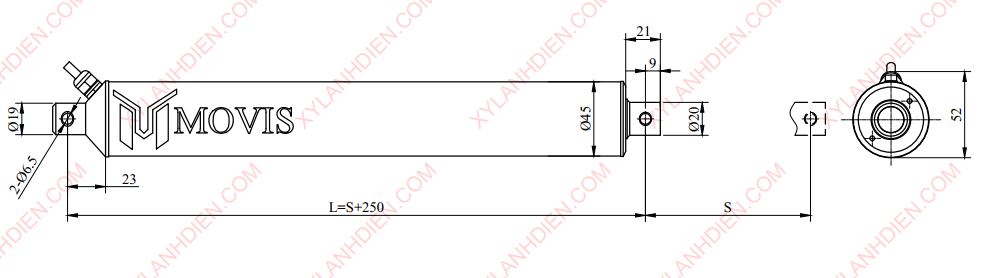

Bản vẽ kỹ thuật:
Hành trình (S) : là độ dài thò ra của đầu cần xy lanh điện
Kích thước ngắn nhất (kích thước lắp đặt) : tính theo công thức S + 250mm
Tổng chiều dài (khi chạy hết hành trình): (Sx2) + 250mm
Ví dụ:
Khách hàng cần xy lanh điện Movis Model: ST hành trình 100mm
Hành trình là độ dài thò ra của đầu cần xy lanh điện là 100mm
Kích thước ngắn nhất (kích thước lắp đặt): 100mm+250 mm = 350mm
Tổng chiều dài (khi chạy hết hành trình): (100×2) + 250mm = 450mm
Sơ đồ đấu nối điện:
Tài liệu – Video tham khảo:
Facebook: https://www.facebook.com/xylanhdienmovis/
Chính sách bảo hành: Bảo hành 12 tháng đối với tất cả các loại xy lanh điện Movis và hỗ trợ kỹ thuật cho khách hàng trọn đời.
Giá: Liên hệ
HOTLINE: 0336850112 – 0393698586
Lưu ý: Sản phẩm xy lanh điện Movis đã được đăng ký bảo hộ độc quyền thương hiệu MOVIS với CỤC SỞ HỮU TRÍ TUỆ
