Model: Movis-ST MINI

Giá: Liên hệ

HOTLINE: 0385 631 884

Lưu ý: Sản phẩm xy lanh điện Movis đã được đăng ký bảo hộ độc quyền thương hiệu MOVIS với CỤC SỞ HỮU TRÍ TUỆ

Mô tả

Xy Lanh Điện Movis ST mini ứng dụng cho mở cốp xe oto, mở cửa sổ, cửa thông gió, lam chắn nắng, hệ thống dây chuyền máy móc cần không gian nhỏ gọn…

Thông số kỹ thuật : Xy Lanh Điện Movis ST mini

Thông số kỹ thuật : Xy Lanh Điện Movis – ST mini

Xy Lanh Điện Movis ST mini
Xy Lanh Điện ST mini

Model: Movis – ST mini

– Hành trình: Từ 50mm, 100mm, 150mm, 200mm, 250mm, 300mm, … đến 500mm

– Điện áp: 12VDC

– Tải trọng max 500N( 50kg) tương ứng tốc độ 3mm/s

– Tải trọng max 300N (30kg) tương ứng tốc độ 6mm/s

– Tải trọng max 200N (20kg) tương ứng tốc độ 12mm/s

– Chất liệu: HỢP KIM NHÔM

– Công suất: 25W

– Cấp độ bảo vệ: IP54 ( xem thêm link sau về cấp độ bảo vệ:  https://xylanhdien.com/cap-bao-ve-ip-international-protection/)

– Thông số khác: Tích hợp công tắc hành trình bên trong, hết hành trình xy lanh sẽ tự dừng

Hướng dẫn sử dụng – sơ đồ đấu nối Xy Lanh Điện Movis ST mini:

Hướng dẫn sử dụng – sơ đồ đấu nối Xy Lanh Điện Movis – ST mini:

Bản vẽ kỹ thuật:

Bản vẽ kỹ thuật xy lanh điện
Bản vẽ kỹ thuật xy lanh điện

Hành trình (S) : là độ dài thò ra của đầu cần xy lanh điện

Kích thước ngắn nhất (kích thước lắp đặt) : tính theo công thức  S + 213mm

Tổng chiều dài (khi chạy hết hành trình): (Sx2) + 213mm

Ví dụ:

Khách hàng cần xy lanh điện Movis Model: ST mini hành trình 100mm

Hành trình là độ dài thò ra của đầu cần xy lanh điện là 100mm

Kích thước ngắn nhất (kích thước lắp đặt): 100mm+213 mm = 313mm

Tổng chiều dài (khi chạy hết hành trình): (100×2) + 213mm = 413mm

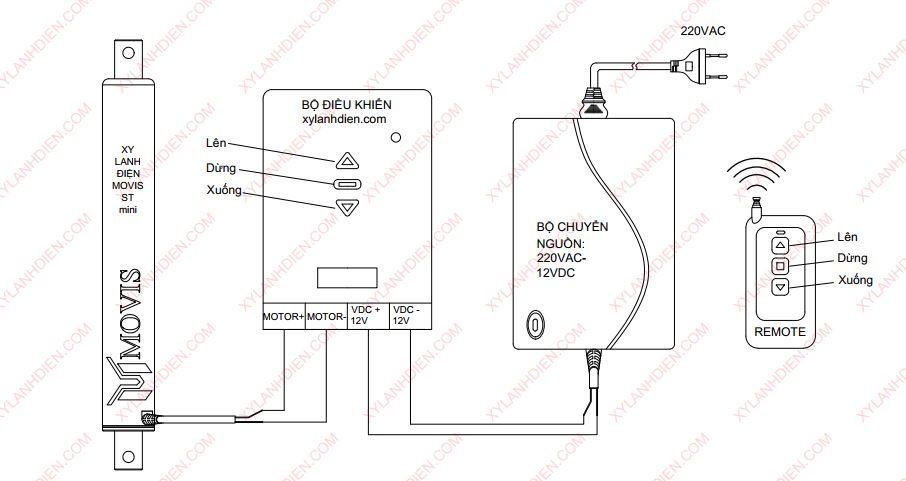

Sơ đồ đấu nối điện:

Sơ đồ đấu nối điện xy lanh điện
Sơ đồ đấu nối điện xy lanh điện

Tài liệu – Video tham khảo:

Facebook: https://www.facebook.com/xylanhdienmovis/

>>> Xem ngay: Ứng dụng thực tế của xy lanh điện trên thị trường hiện nay

Chính sách bảo hành: Bảo hành 12 tháng đối với tất cả các loại xy lanh điện Movis và hỗ trợ kỹ thuật cho khách hàng trọn đời.
